困难场景：管径大，待测液中气体占比较大，气体对计量结果的影响较大。

解决方案：高油气比大管径气液监测装置

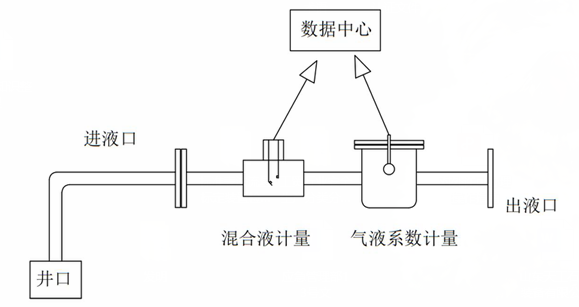

方案简介：高油气比大管径气液监测装置是一款专门用于解决大液量、大气量的新型数字化计量装置，主要由应变式计量装置、数据远传及控制单元和气液比监测装置等部分组成。方案内容如下图所示：

应变式计量装置用于监测计量混合液总液量。当混合液进入设备内部后，会推动腔内的应变感应体发生形变，形变的大小与受力大小呈线性关系。在管道直径确定的条件下，流体速度越快，产生的推力越大，应变感应体发生的形变幅度就会越大。根据这一原理，利用应变感应体参数等已知数据和实际测量的数据可以计算得出监测时间内流过的液量数值。

气液比监测装置主要对油田输液管线中气液比进行监测计量，计算气体的流量。在油井生产过程中，随着井底到井口的压力降低，原油中的气体从混合液中自动分离，在管道内形成分离气和液体两种形态。当管道中的分离气和液体进入气液比监测装置后，气体集中于上部，与管道内的气液呈现相同的分布状态。监测装置根据气体和液体的分布状态自动监测计量出气体和液体的体积比。根据已知的液量和气液比例，即可计算得出混合液中气体的流量值。

混合液总流量减去气体流量数值即为液体净流量数值。
